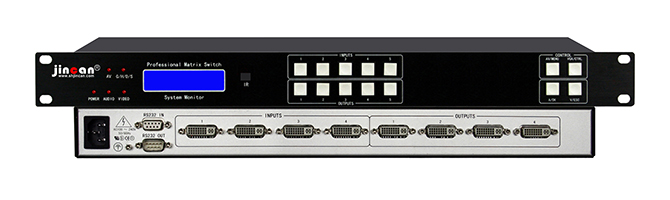

DVI矩阵4进4出
- 【产品型号】JC-0404D
- 【产品简介】
- DVI4进4出（固定机箱）系列采用高性能数字处理芯片，传输距离可达30米（视分辨率、现场环境及线缆的质量而定）；传输速度高达4.95 Gbps，支持1920×1080P@60分辨率；向下兼容480p，720p，1080i等分辨率；支持任意输入设置为默认的EDID参数；支持DVI1.0规范中的DVI-D全数字T.M.D.S信号；支持多通道同时切换，地址设置等功能；全贴片SMD工艺，特有ESD静电保护功能；安装简单，即插即用；切换灵活：手动遥控（一键切换）、电脑软件、网络、可设置自动循环等多种控制方式；输入输出统一DVI-D母头，方便现场安装调试；作用是将多路DVI信号无衰减的切换到多台带有DVI接口的显示设备上，工厂产品齐全，外形美观，乳白色进口按键，纯黑色氧化拉丝面板完全19寸标准机柜设计，目前工厂标准产品从4*4至36*36；其它非标准产品可来电定做加工本产品广泛用于军队、电信、电力、石油、科研等高要求应用领域。
-
- 模块化结构设计，独立的切换输出
- 遥控锁定功能；面板手动一键切换；傻瓜方便
- 前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
- 防止误操作，前面板按键自带锁定功能；长时间不操作矩阵，前面板液晶屏可自动屏保，环保省电
- 预案管理和自动轮巡功能（选配）
- 断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路
- 独特软件配置，控制软件可任意修改矩阵输入或输出端口编号
- 灵活控制USB、RS232、485、以太网(选配)、遥控（选配）等多种控制方式
- 设备自带EDID拷贝功能（目前支持HDMI、DVI），现场解决显示屏不兼容导致无图像输出
- 信号时序重整，完美显示1920×1080P@60Hz高清图像
- 控制软件版本号、出厂日期查询、中英文界面任意编辑等功能
- 支持无信号时状态监控、故障判断，自动触发报警条件
- 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
- 端口输出亮度可做10～200级别的调整
- 快速响应切换时间，安装简单，即插即用
- 带宽：4.95Gbps（满载）
- 分辨率：3840*2160/30Hz；1920*1200/60Hz；1080P；3D&720P等
- 协议：支持HDMI1.4HDCP1.4标准；向下兼容HDMI1.3bDVI1.0等
- 最大传输延时：5nS(±1nS)
- 切换速度：150ns(最长时间)
- 信号类型：HDMI1.4规范中的HDMI-A全数字T.M.D.S.信号
- 传输距离：1920*1080P输入30米，输出30米；4K*2K输入20米，输出20米（传输线缆及接收电视机品质不同，传输距离有所不同）
- EDID管理：支持拷贝输入端口EDID透传（通过232发送指令拷贝显示端EDID），同时内置多种不同EDID适应不同现场显示设备需求
- 输出阻抗：差分100Ω
- 输出摆幅：800mVp-p
- 连接器：通用插座/孔头DVI-I（仅支持DVI-D信号）
- 串接接口：RS232,9孔D-Sub型连接器，端口2，3，5分别直通
- 串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
- 功耗：20～150W（视具体型号确定功耗）
- 温度：0℃～45℃
- 电源：AC100～220V，50/60Hz（产品出厂默认输入电压AC220V，其它输入电压订货时请说明）
- 控制方式：面板、遥控、RS232
- 1U机箱尺寸：432×245×44mm(长×宽×高)
- 4U机箱尺寸：432×245×176mm(长×宽×高）
- 8U机箱尺寸：432×275×352mm(长×宽×高）
- 1U机箱含包装重量：约5.5Kg
- 4U机箱含包装重量：约10Kg
- 8U机箱含包装重量：约13.5Kg
- 保修期限：壹年（配件及人工）
- 机箱面板：铝面板氧化拉丝
- 遥控器：（选配）
