VGA加音频切换器2进1出
- 【产品型号】JC-A0201GA
- 【产品简介】
- 金灿非标VGA加音频切换器2进1出采用高性能专业处理芯片,输入输出自带缓冲设计,增强了现场抗干扰、防静电、防雷击等安全措施,使图像输出更加稳定清晰;设备自带信号延长,长距离传输失真补偿技术;切换灵活,视频标准75Ω阻抗,音频标准600Ω阻抗,VGA输入输出统一VGA母头,音频输入输出统一5P母头,方便现场安装调试;作用是将某一路VGA+A信号无衰减的切换到某台带有VGA+A接口的液晶显示设备上,目前工厂非标产品从2*1至4*1;其它非标准产品可来电定做加工。
-
- 独立VGA切换输出
- 遥控锁定功能;面板手动一键切换;傻瓜方便
- 前面板LCD状态显示,按键自动锁定功能
- 预案管理和自动轮巡功能(选配)
- 前面板液晶屏自动屏保功能
- 掉电保护功能
- 400MHz带宽(不同规格有所不同)
- 输入/ 输出自带缓冲设计
- 带宽:350MHz(-3dB)满载,0~10MHz@±0.1dB,0~100MHz@±0.6dB
- 增益:0dB
- 阻抗:75Ω
- 支持分辨率:1600×1200
- 亮色度干扰(多通道对一通道串扰):-55dB@10MHz,-40dB@100MHz
- 微分相位I/0S:<1.28度,3.58MHz
- 微分相位误差:0.1度,3.58-4.43MHz
- 最大传播延时:5nS(±1nS)
- 频率响应:少于±0.1dB-30MHz
- 切换速度:≤180ns
- 视频输入
- 信号类型:VGA信号
- 连接器:三排15孔(VGA母头)
- 信号强度:1Vp-p:Y成分视频、S-video,复合视频;0.7Vp-p:VGA(电脑信号);0.3Vp-p:R-Y与B-Y成分视频、S-video
- 最小电平:0.5Vp-p
- 最小电平:0.5Vp-p
- 阻抗:75Ω
- 回波损耗:-30Db@5MHz
- 视频输出
- 信号类型:VGA信号
- 连接器:三排15孔(VGA母头)
- 输出电平:2.0Vp-p
- 阻抗:75Ω
- 回波损耗:-30Db@5MHz
- DC偏差:最大±5mV
- 同步信号
- 输入/输出信号类型:TTL
- 输入电平:0~5.0Vp-p;4.0V
- 输出电平:TTL:5Vp-p
- 输入阻抗:510Ω
- 输出阻抗:75Ω
- 极性:正或负与输入一致
- 音频输入
>
- 信号类型:非平衡立体声
- 音频接口:3.5耳机接口
- 增益:0dB
- 频率响应:±0.05dB,20Hz~20KMz
- 总谐波失真噪声:0.03%@1kHz(额定电压下)
- 信噪比:大于90dB
- 音频通道分离:>90dB@1KHz
- 共态抑制比(CMRR):>75dB@:20Hz~20kHz
- 输入阻抗:输入:>10kΩ(平衡或/非平衡接法)输出:50Ω(非平衡接法),100Ω(平衡接法)
- 最大电平:+19.5dBu,(平衡或非平衡连接)
- 音频输出
- 信号类型:非平衡立体声
- 音频接口:3.5耳机接口
- 阻抗:>50Ω
- 最大电平:+21dB
- 功耗:≤15W
- 温度:0℃~45℃
- 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
- 控制方式:手动
- 200×120机箱尺寸:205×130×50mm(长×宽×高)
- 240×130机箱尺寸:243×130×50mm(长×宽×高)
- 200×120机箱含包装重量:约1.5Kg
- 240×130机箱含包装重量:约2.5Kg
- 机箱面板:铁面板
- 保修期限:壹年(配件及人工)
![VGA加音频切换器2进1出大图](../images/qiehuanqi/vga-a/jc-a0201ga-big.jpg)

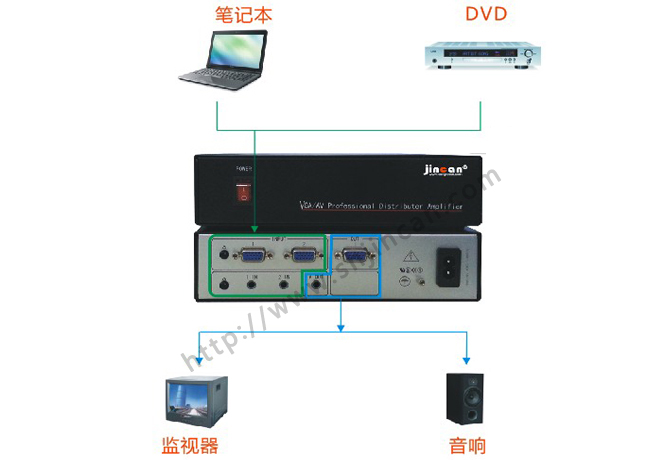

![VGA加音频切换器2进1出连接图](../images/qiehuanqi/l-0201ga-a.jpg)
