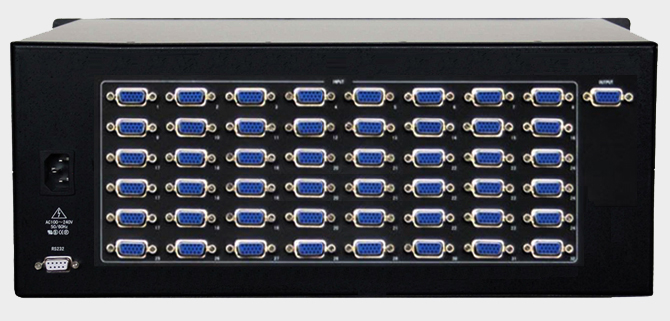

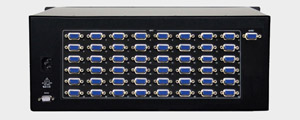

VGA切换器48进1出
- 【产品型号】JC-4801GA
- 【产品简介】
- 金灿电子VGA切换器系列48路进1路出可以将48路不同通道的计算机高分辨率VGA信号切换到一个显示器上面，安装过程方便，只要使用市场上标准的VGA线缆把切换器输入端口和计算的显卡接口相连，然后输出端口和普通带有VGA接口的显示器相连就可以了。另外VGA切换器自带信号失真补偿技术，输入输出自带缓冲设计，增强了现场抗干扰、防静电、防雷击等安全措施，能够在有效的范围内传输切换高清晰的视频信号。并且切换灵活。方式简单，可以选择手动操作，或者通过RS232接口连接控制计算机使用软件控制，也可以设置一个参数让它自动循环切换。
-
- 独立的切换输出
- 遥控锁定功能；面板手动一键切换；傻瓜方便
- 前面板LCD状态显示，按键自动锁定功能
- 预案管理和自动轮巡功能（选配）
- 前面板液晶屏自动屏保功能
- 掉电保护功能
- 400MHz带宽（不同规格有所不同）
- 输入/ 输出自带缓冲设计
- RS-232 串行控制端口
- RJ45网络接口远程控制（选配）
- 带宽：400MHz(-3dB)满载，0～10MHz@±0.1dB，0～100MHz@±0.6dB
- 增益：0dB
- 阻抗：75Ω
- 支持分辨率：2048×1536
- 亮色度干扰(多通道对一通道串扰)：-55dB@10MHz，-40dB@100MHz
- 微分相位I/0S：<1.28度，3.58MHz
- 微分相位误差：0.1度,3.58-4.43MHz
- 最大传播延时：5nS(±1nS)
- 频率响应：少于±0.1dB-30MHz
- 切换速度：≤180ns
- 视频输入
- 信号类型：VGA信号
- 连接器：三排15孔（VGA母头）
- 信号强度：1Vp-p：Y成分视频、S-video，复合视频；0.7Vp-p：VGA（电脑信号）；0.3Vp-p：R-Y与B-Y成分视频、S-video
- 最小电平：0.5Vp-p
- 最小电平：0.5Vp-p
- 阻抗：75Ω
- 回波损耗：-30Db@5MHz
- 视频输出
- 信号类型：VGA信号
- 连接器：三排15孔（VGA母头）
- 输出电平：2.0Vp-p
- 阻抗：75Ω
- 回波损耗：-30Db@5MHz
- DC偏差：最大±5mV
- 同步信号
- 输入/输出信号类型：TTL
- 输入电平：0～5.0Vp-p，4.0V
- 输出电平：TTL:5Vp-p
- 输入阻抗：510Ω
- 输出阻抗：75Ω
- 极性：正或负与输入一致
- 串接接口：RS232，9针母D型连接器，端口2，3，5分别直通
- 串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
- 温度：0℃～45℃
- 输入电压：AC100～240V；50/60Hz（产品出厂默认输入电压AC220V，其它输入电压订货时请说明）
- 控制方式：面板、遥控、RS232
- 1U机箱尺寸：432×245×44mm(长×宽×高）
- 2U机箱尺寸：432×245×88mm(长×宽×高）
- 3U机箱尺寸：432×245×132mm(长×宽×高）
- 4U机箱尺寸：432×275×176mm(长×宽×高）
- 1U机箱含包装重量：约5.5Kg
- 2U机箱含包装重量：约7.0Kg
- 3U机箱含包装重量：约8.0Kg
- 4U机箱含包装重量：约10Kg
- 保修期限：壹年（配件及人工）
- 机箱面板：铝面板氧化拉丝
- 遥控器：壹个
